 রিমোট কন্ট্রোলের সাহায্যে বাড়ির লাইট এবং ফ্যান অন অথবা অফ করুন

 (৪ টি লাইট , ১ টি ফ্যান এবং একটি প্রোগ্রাম্বেল টাইমার)

এই লাইট এন্ড ফ্যান কন্ট্রোলারটি এমন একটি ইলেকট্রনিক্স ডিভাইস যার সাহায্যে আপনি আপনার বাড়ির লাইট এবং ফ্যান ইনফ্রারেড রিমোট কন্ট্রোলের সাহায্যে অন অথবা অফ করতে পারবেন। এছাড়া ফ্যানের স্পীডও পরিবর্তন করতে পারবেন। আপনি যে জায়গায় বসে আছেন সেখান থেকে না উঠে ইনফ্রারেড রিমোট কন্ট্রোলের সাহায্যে লাইট এবং ফ্যান অন অথবা অফ করতে পারবেন এবং প্রয়োজনে ফ্যানের স্পীডও পরিবর্তন করতে পারবেন। লাইট অথবা ফ্যান অন বা অফ করার জন্য বার বার সুইচ বোর্ডের কাছে গিয়ে সুইচ অন বা অফ করার দরকার নেই। এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল করার জন্যে বাড়ির বর্তমান ওয়্যারিং এর কোনো পরিবর্তন করার প্রয়োজন নেই। এই ডিভাইসটিকে যে সুইচ বোর্ডের সঙ্গে কানেকশন করা হবে তার পাশে সেট করতে হবে। এই লাইট এন্ড ফ্যান কন্ট্রোলারটি বাড়িতে ইনস্টল করা থাকলে রাতে শুতে যাবার সময় মশারি গোজার পর লাইট অফ করার জন্য বিছানা থেকে নামার প্রয়োজন নেই। রিমোট কন্ট্রোলের সাহায্যে বিছানা থেকেই লাইট অফ করে দেওয়া যাবে। রাতে ঘুমোনোর সময় মশারির ভিতর মশা ঢুকে গেলে তা মারার জন্য লাইট জ্বালাবার প্রয়োজন পড়ে। এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল করা থাকলে রিমোট কন্ট্রোলের সাহায্যে বিছানা থেকেই লাইট অন করা যাবে এবং প্রয়োজনের শেষে অফ করে দেওয়া যাবে। রাতে টয়লেট যাবার প্রয়োজন হলে প্রথমে রুমের লাইটি অন করতে হয়। এই সময় রিমোটের সাহায্যে লাইট অন করে যাওয়া যায় এবং ফিরে এসে বিছানায় উঠে মশারি গুজে রিমোটের সাহায্যে লাইট অফ করা যায়। এর জন্যে টুওয়ে ওয়্যারিং কোনো দরকার নেই। বাড়িতে কম বয়সী শিশু থাকলে রাতে বিভিন্ন কারনে উঠে পড়ে। সেই সময় লাইট অন করার দরকার পড়লে রিমোটের সাহায্যে অন করা যেতে পারে এবং প্রয়োজনের শেষে রিমোটের সাহায্যে অফ করা যেতে পারে। অক্টোবর মাসের শেষের দিক অথবা নভম্বের মাসের প্রথমের দিকে রাত বাড়ার সঙ্গে সঙ্গে ঠাণ্ডা পড়তে থাকে। তার ফলে অনেক সময় ফ্যানের স্পীডও কমানোর দরকার পড়ে। বাড়িতে এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল করা থাকলে বিছানা থেকেই ফ্যানের স্পীড পরিবর্তন করা যায়। যে বাড়িতে বয়স্ক বা অসুস্থ ব্যক্তি আছে সেই বাড়িতে এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল অব্যশই প্রয়োজন। কারণ সুইচ অন বা অফ করার জন্যে বয়স্ক বা অসুস্থ ব্যক্তিদের বার বার উঠে সুইচ বোডের কাছে আসা কষ্টকর। এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল করা থাকলে যেহেতু রিমোট কন্ট্রোলের সাহায্যে লাইট এবং ফ্যান অন অথবা অফ করতে পারা যায়, তাই ইলেকট্রিক শক খাওয়ার কোনো সম্ভবনা নেই। এর ফলে এটি শিশু থেকে বৃদ্ধ সবাই ব্যবহার করতে পারে। এই কন্ট্রোলারটিতে একটি প্রোগ্রাম্বেল কাউন্টডাউন টাইমার আছে যার সাহায্যে নয় ঘন্টা ঊনষাট মিনিটের মধ্যে যে কোনো ভ্যালু সেট করা যায়। টাইমারটিকে যেকোনো চ্যানেলের সঙ্গে কানেক্ট করা যেতে পারে। যারা টিভি দেখেতে দেখেতে বা লাইট জ্বালিয়ে বই পড়তে পড়তে ঘুমিয়ে পড়ে তারা এই টাইমারটি ব্যবহার করতে পারে। অনেক সময় বাজারে এই ধরনের জিনিস সস্তায় পাওয়া গেলেও বেশির ক্ষেত্রে দেখা যায় এদের গুনমান অতি নিন্ম। এছাড়া খারাপ হয়ে গেলে রিপিয়ারিং করা অনেক অসুবিধে হয়ে থাকে কারণ বেশিরভাগ ক্ষেত্রে ম্যানুফ্যকচার আমাদের রাজ্যের বাইরে হয়ে থাকে। তারফলে ওই সংস্থার সঙ্গে যোগাযোগ করে রিপিয়ারিং করতে গিয়ে অনেক টাকা লেগে য়ায়। এছাড়া এই ডিভাইসটির  সাইজ ছোট করার জন্যে বেশিরভাগ ম্যানুফ্যকচার SMD কম্পোনেন্ট ব্যবহার। তারফলে খারাপ হয়ে গেলে রিপিয়ারিং আনেক ক্ষেত্রে অসুবিধে হয়। আমাদের ডিভাইসটি ডিসক্রিট কম্পোনেন্ট দিয়ে তৈরী। তারফলে কোনো কারণে খারাপ হয়ে গেলে তা অতি সহজেই রিপিয়ারিং করা যায়। যেহেতু আমাদের এই ডিভাইসটি কলকাতায় তৈরী হয় তাই খারাপ হয়ে গেলে আমরা সামান্য খরচে রিপিয়ারিং করে দিতে পারি।

LIGHT AND FAN CONTROLLER USING INFRARED REMOTE

(4 NOS LIGHT, 1 NO FAN AND A PROGRAMMABLE TIMER)

MODEL: LFC301

M.R.P. Rs. 1,699/- Offer Price Rs. 1,599/-


Photo Gallery

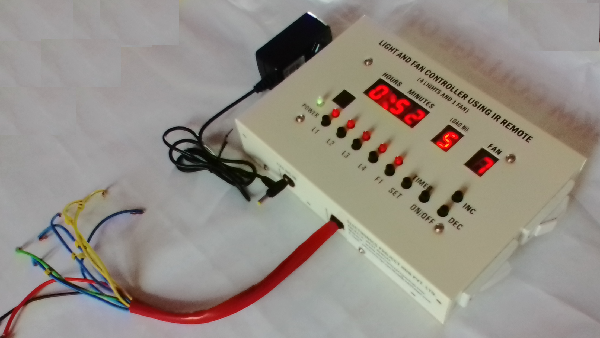

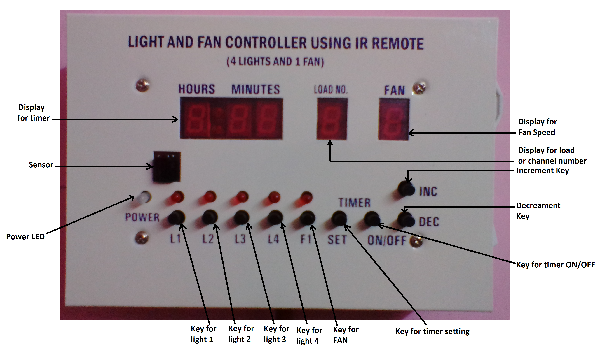

Main Unit

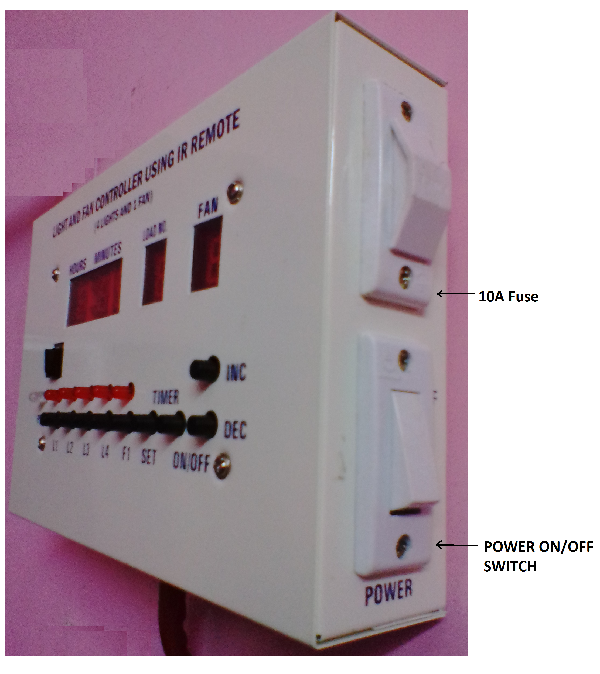

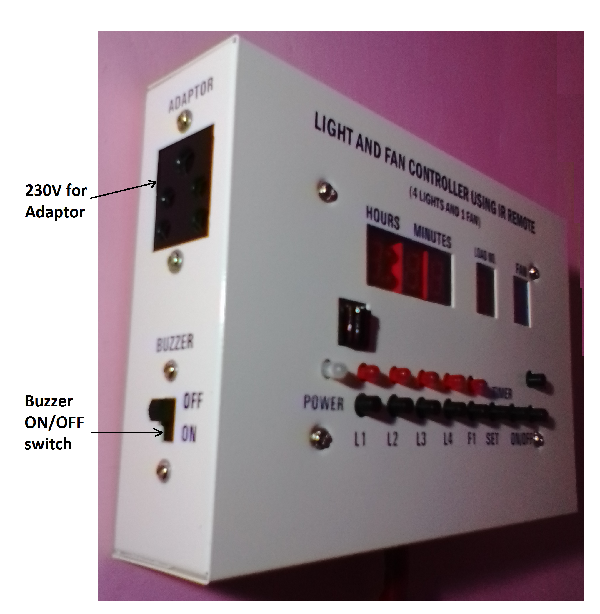

Side view
Side view

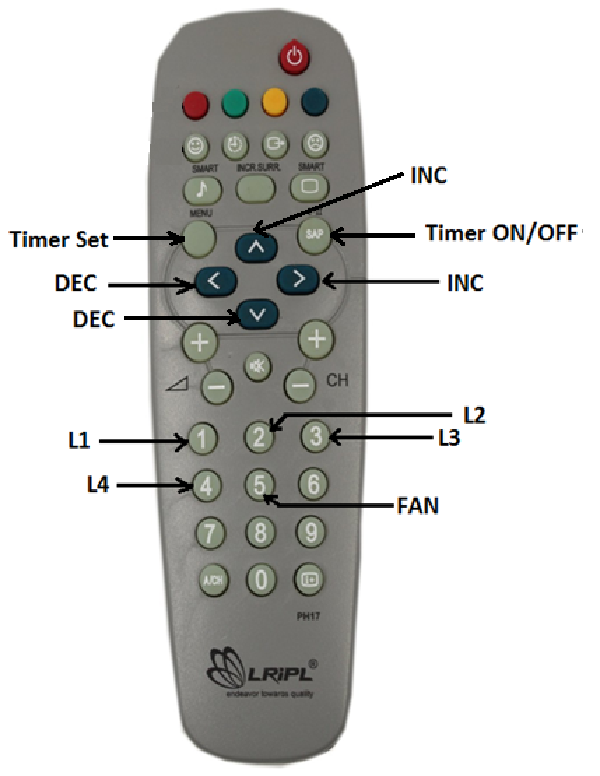

Infrared remote control

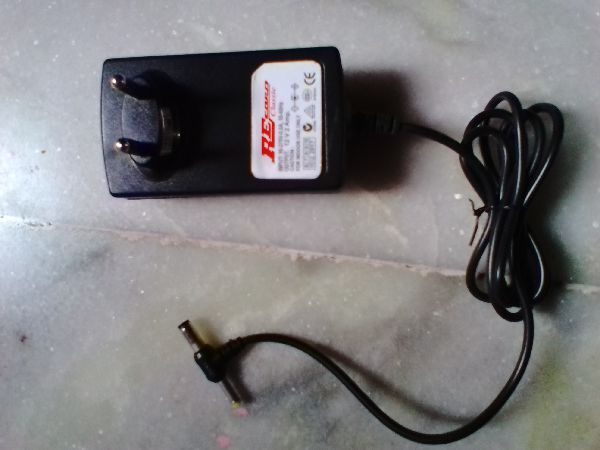

12V, 1A adptor

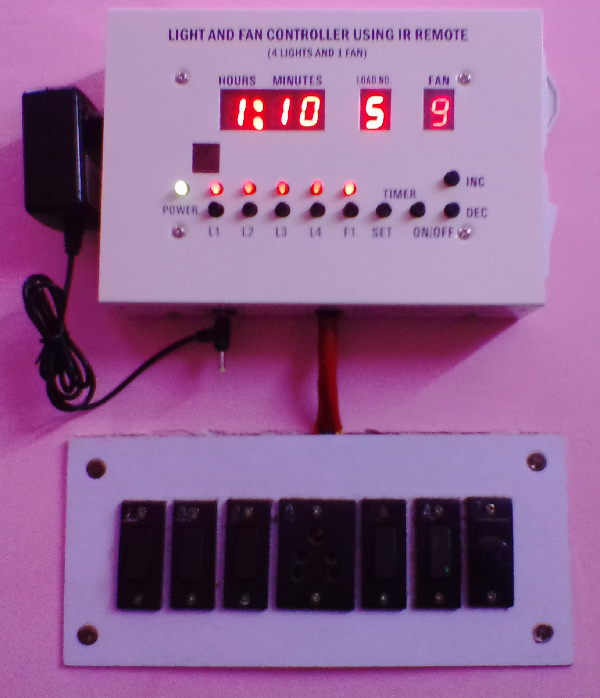

Installed with switch board
Main unit

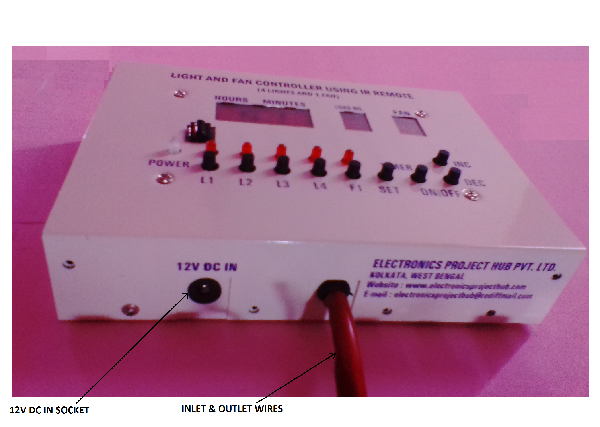

Bottom view
Rare side

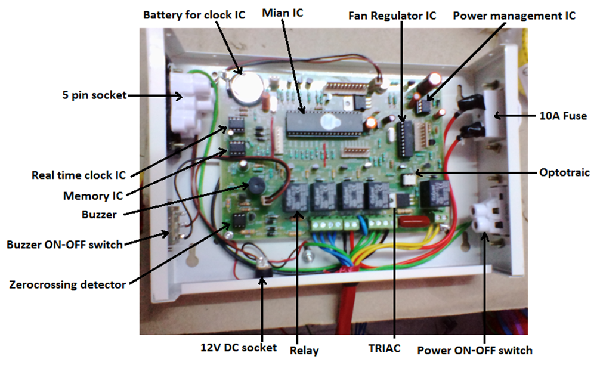

Internal circuit of main unit

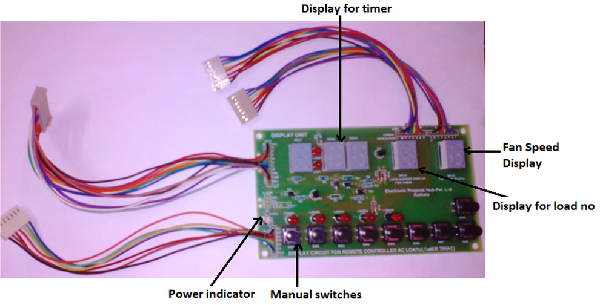

Internal circuit of display unit

Main features:

1. This Light and Fan controller has five channels. Out of these, the fifth no. channel is reserved for fan. Rest four channels may be used to connect 100 watt bulb, CFL lamp, LED light, night lamp, tube light, music system, mobile charger, power bank, TV, CD/DVD player, computer, laptop etc.


N.B: Please dot not connect directly the high power consuming loads like Air Conditioning(A.C.), Washing Machine, Refrigerator, Microwave Oven, Water Heater Geyser, Electric Iron etc. Of course these high power loads may be connected with the controller via 230V single phase contractor.


2. Each channel may be controlled by the infrared remote control. In addition of this, the controller has nine push button switches with which each channel may be used to make ON or OFF or others setting.


3. This controller has a digital fan regulator having 10 steps from 0 to 9. Thus the speed of the fan can be changed linearly than the conventional fan regulator. The current step is shown in a seven segment display. So we can see it from greater distance. The speed of the fan can be changed by the remote control as well as by the push button switch in the front panel of controller.


4. This light and fan controller has a countdown timer. In this timer user can set any time with maximum limit of 9 hours and 59 minutes. This timer may be connected in any one channel out of five. The setting of timer can be performed by the remote control as well as push button switch in the front panel of controller.


5. To install this light and fan controller it is not necessary to change the present wiring of home.


6. As this controller may be operated by the remote control thus there is no chance to get electric shock hazard from it. Thus it may be used by all persons specially children, aged persons or physically handicapped persons.


7. This light and fan controller consumes very small electric energy. Thus user may keep it ON in all time and there is no possibility of damages.


8. If the internal circuit of controller becomes faulty, the manual ON-OFF switches of the switch board works as usual. Thus this avoids the need of emergency repairing.


9. The operating range of the remote control is large (maximum 50 foot) and it has wide operating angle. As a result it is operated satisfactorily from different angle.


10. The user can keep the controller unit in OFF position when it needs not to use. This saves electric energy.


11. It has resume property. This means that it can remembers last switch position when power down occurs. Means you do not have to wake up and switch fan ON at night when Power comes back. When a.c. power is applied to the remote circuit, the loads those were ON during previous ON condition of remote circuit will be switched ON only and those were OFF will remain in OFF position. Suppose during power off (power down) of remote circuit, the load1 and fan was ON position with speed factor 5. Now when you will switch on (power come back) the remote circuit, only the load1 and fan will be ON with speed factor 5 which is same as previous ON condition of remote circuit.


12. The circuit has six LEDs. One is for power indicator of controller circuit and the rest five LEDs for five channels. The particular LED will glow when the respective channel is ON. This assists to understand that whether the corresponding channel is ON or OFF.


13. When the countdown timer is running and if the main power goes down, the timer continues time counting internally. After the main power comeback if it is found that till there is rest time in the timer then controller keeps ON the channel that was linked with the timer. And if it is found that there is no rest time in the timer then controller switch OFF the channel that was linked with the timer.


14. The controller has a buzzer that generates beep sound. When countdown timer reaches in last 10 second, then the controller generates a beep sound to draw the attention of user. In that time user can update the timer setting if required. The buzzer will also give the sound when user try to increase or decrease the speed of fan after the reaching 9 (maximum) or 0 (zero) respectively. If buzzer sound is not required then user can keep it OFF using a ON/OFF switch.


15. The controller has a 10A fuse which protects the controller from short or overloading of any channel.


16. For normal operation of the circuit inside the controller requires 12 volts DC Supply. For this purpose a 12 volt adaptor is used from the outside of controller. If this adaptor damages then it is easily replaced by new one.


17. All components used in the circuit are easily available. No SMD components are used in the circuit. Thus it is easily reparable.


18. The price of the circuit is low comparing with other.


এই লাইট এন্ড ফ্যান কন্ট্রোলারটিতে মোট পাঁচটি চ্যানেল আছে - ৪ টি লাইট এবং ১ টি ফ্যানের জন্য ।

• প্রতিটি চ্যানেলকে ইনফ্রারেড রিমোট কন্ট্রোলের সাহায্যে অন অথবা অফ করা যায়। আপনি যে জায়গায় বসে আছেন সেখান থেকে না উঠে রিমোট কন্ট্রোলের সাহায্যে লাইট এবং ফ্যান অন অথবা অফ করতে পারবেন এবং প্রয়োজনে ফ্যানের স্পীডও(০ থেকে ৯ এর মধ্যে) পরিবর্তন করতে পারবেন।

• ফ্যানের গতি নিয়ন্ত্রন করার জন্য 10 স্টেপের একটি ডিজিটাল ফ্যান রেগুলেট্র আছে যার সাহায্যে পাখার গতিবেগ সুন্দরভাবে নিয়ন্ত্রন করা যায় ।

• এটিকে আপনার বাড়িতে অবস্থিত সুইচ বোর্ডের সঙ্গে কানেকশন করতে হয়। সুইচ বোর্ডের ম্যানুয়াল সুইচগুলির পাশাপাশি রিমোট কন্ট্রোলের সাহায্যেও লাইট এবং ফ্যান কন্ট্রোল করা যায়।

• এই লাইট এন্ড ফ্যান কন্ট্রোলারটি ইনস্টল করার জন্যে বাড়ির বর্তমান ওয়্যারিং এর কোনো পরিবর্তন করার প্রয়োজন নেই।

• এই লাইট এন্ড ফ্যান কন্ট্রোলারটির প্যানেলে নয়টি পুশ সুইচ আছে। এই সুইচগুলির সাহায্যেও কন্ট্রোলারের সমস্ত ফানশান সেট করা যায়।

• এই কন্ট্রোলারটিতে একটি প্রোগ্রাম্বেল কাউন্টডাউন টাইমার আছে যার সাহায্যে নয় ঘন্টা ঊন ষাট মিনিটের মধ্যে যে কোনো ভ্যালু সেট করা যায়। টাইমারটিকে যেকোনো চ্যানেলের সঙ্গে কানেক্ট করা যেতে পারে।

• ফ্যানের বর্তমান স্পীড ০ থেকে ৯ এর মধ্যে যে ভ্যালুতে সেট করা আছে তা ডিসপ্লে বোর্ডে দেখতে পাওয়া যায়।

• কাউন্টডাউন টাইমারটি চালু থাকলে কারেন্ট টাইম স্টাটাস ডিসপ্লে বোর্ডে দেখতে পাওয়া যায়।

• একটি External অ্যাডাপ্টার ব্যবহার করা হয়েছে। এটি খারাপ হয়ে গেলে বাজার থেকে নতুন একটি কিনে আতি সহজেই লাগানো যায়। এছাড়া ভিতরের সার্কিট গরম হয় না।

• এই লাইট এন্ড ফ্যান কন্ট্রোলারটিতে একটি মেমরী ইউনিট আছে। লোডশেডি হওয়ার পর পুনরায় যখন কারেন্ট ফিরে আসে তখন যে যে চ্যানেলগুলি কারেন্ট যাওয়ার সময় অন ছিল তারা অন হয়ে যায় এবং যে চ্যানেলগুলি অফ তারা অফ হয়ে থাকে।

• সট সার্কিট প্রোটেকশনের জন্যে একটি ১০ অ্যাম্পিয়ারের একটি ফিউজ ব্যবহার করা হয়েছে।

• এই লাইট এন্ড ফ্যান কন্ট্রোলারটির থেকে ইলেক্ট্রিক শক খাওয়ার কোনো সম্ভবনা নেই।

• এই কন্ট্রোলারটি খুব সামান্য পাওয়ার কনজিউম করে।

• এই কন্ট্রোলারটি শিশু, বয়স্ক, প্রতিবন্ধী এবং বিছানায় শায়িত রোগীদের জন্যে খুবই একটি প্রয়োজনীয় জিনিস।

• এটিকে বাড়িতে, অফিসে, দোকানে, রেস্টুরেন্টে, হোটেলে, সেমিনার/কনফারেন্স রুমে, হসপিটলে ব্যবহার করা যায়।

• এক বছরের ও্যয়ারেন্টি। ও্যয়ারেন্টি পিরিয়ড পেরিয়ে যাওয়ার পর কোনো কারণে খারাপ হয়ে গেলে সামান্য খরচে আমরাই রিপিয়ারিং করে দেব।

• হাই কোয়ালিটি এপক্সিগ্লাস প্রিন্টেড সার্কিট বোর্ড।

• এই কন্ট্রোলারটি কোনো কারণে খারাপ হয়ে গেলেও ইমারজেন্সি রিপিয়ারিং এর দরকার পড়ে না কারণ সুইচ বোর্ডের ম্যানুয়াল সুইচগুলি স্বাভবিকভাবে কাজ করে।

• রিমোট কন্ট্রোলটি ৫০ ফুট দূরত্ব পযরন্ত কাজ করে।

• প্রত্যেকটি চ্যানেলের জন্যে একটি করে এল ই ডি আছে যা সাহায্যে বোঝা যায় কোনো চ্যানেল অন বা অফ আছে।

• এই লাইট এন্ড ফ্যান কন্ট্রোলারটিতে দুইটি মাইক্রোকন্ট্রোলার ব্যবহার করা হয়েছে। একটি ৪০ পিনের যা সমস্ত ফানশান কন্ট্রোল করে এবং অন্যটি ২০ পিনের যা ফ্যানের স্পীড কন্ট্রোল করে। যেহেতু এটি মাইক্রোকন্ট্রোলার দিয়ে তৈরী বহু দিন লাস্টিং করে।

• এটি নন মডুলার টাইপ এবং সাইজে একটু বড় হলেও অপারেটিং প্রিন্সিপাল অনেক উন্নত মানের। তাই এটি সহজে খারাপ হয় না।

• এটি কোনো চায়না প্রোডাক্ট নয়। এটি আমরাই ম্যানুফ্যাকচার করি।

Full Specification:

1. Model No: LFC301

2. Mains Power Supply: 230 Volts a.c, 50/60 Hz

3. Wattage Limit: 150 Watts Max Per Point

4. Microcontroller based? : Yes, two (40pin + 20 pin)

5. Total number of light: 4 numbers

6. Total number of fan: 1 number

7. Load per channel: 150 Watt

8. Regulating steps of fan: 10 (from 0 to 9)

9. Display of fan regulator? : Yes

10. Type of fan regulator: TRIAC based

11. Isolation method of TRIAC from microcontroller: Optocoupler

12. Keypad? : Yes, a 3 X 3 matrix keypad (Total 9 keys)

13. Power supply for internal circuits: External 12V, 1A adaptor

14. Availability of ac socket for adaptor? : Yes, System has an own 5 pin 230V a.c. socket.

15. Overload protection? : Yes, a 10A fuse

16. Surge voltage protector?: Yes (MOV or VARISTOR).

17. Switching System: Electromagnetic relay

18. LED indicators? : Yes, Six LED (Power, L1, L2, L3, L4, F1)

19. Memory unit present? : Yes, Store the last state and resume when power come back.

20. Internal clock present? : Yes a real time clock present for countdown timer.

21. Buzzer? : Yes

22. Buzzer ON-OFF switch? : Yes

23. Circuit power ON-OFF switch: Yes, can be switched OFF when not require.

24. Timer present? : Yes, a programmable countdown timer (maximum 9 hours 59 minutes)

25. Display unit for timer? : Yes

26. Size: 22 X 15 X 5 cm

27. Weight: 1Kg

28. Colour: White

29. Remote type: Infrared Remote

30. Battery of remote: 2 X AA battery (3V DC)

31. Model No of Remote: PH17

32. Availability of remote control in local market? : Yes (Price Rs 60/- to 70/-)

33. Control distance of remote: 30 ft or 10mts

34. Modular or Non modular: Non modular

35. SMD or discrete components used: only discrete component

36. Use of IC base: All ICs uses IC base.

37. Repairable?: Yes

38. Need to change the present wiring system?: No

39. Need to remove the present manual regulator?: No, both regulator works.

40. Is there earthing protection? : Yes

41. Cabinet: Metal sheet

42. Life time: At least 10 years

43: Warranty: 12 months

Applications

1. This system may be used in any house, office, shops, restaurants, conference or seminar halls, and hospitals etc. for controlling ON/OFF of lights and fan from a distance of upto 30 feet or 10 mts.

2. This remote control system is suitable for children and others persons who are aged or handicapped or bed-ridden patients.

Advatages

1. This system avoids leaving the current sitting position to ON-OFF the light and fan.

2. System saves money from unnecessary wiring and switches cost of 2 way switching.

3. Spark less and contact less switching increases switches life.

4. Free from the risk of electric shock hazard for children.

Why our system is different from others?

1. It is seen that most of the system becomes faulty due to failure of power supply system. Our system uses external 12V, 1A adaptor which is easily replaceable when needed. The internal components remain cool condition.

2. Our system uses infrared remote control generally used in TVs which is available locally. Thus if remote does not works then you can get it easily. Infrared remote control is better than RF remote in respect of frequency drift.

3. Our system uses a programmable countdown timer. User can set any time within 9 hours and 59 minutes. User can also interface this timer with any one of five channels as desired. This feature is suitable for those persons who often sleep during reading a books or viewing a TV shows with putting off the light and TVs etc.

4. Our system contains a display unit for timer and fan speed.

5. Our system uses 6 LEDs for indication power, L1, L2, L3, L4 and F1.

6. Our system contains 10A for overload or short circuit protection.

7. All components used in our system are discrete type (not SMD). Thus it is easy to change the defective components. All ICs are mounted in IC base. This avoids needing use of soldering/de-soldering when it is required to change.

8. Our circuit uses high quality PCB board (epoxy glass) which last many years and less chance from the damages of copper foils due to frequent soldering or de-soldering.

9. Our system uses a 3 x 3 keypad. Using 9 keys of this keypad user can perform all functions as remote control.

10. The controller has a buzzer that generates beep sound. When countdown timer reaches in last 10 second, then the controller generates a beep sound to draw the attention of user. In that time user can update the timer setting if required. The buzzer will also give the sound when user try to increase or decrease the speed of fan after the reaching 9 (maximum) or 0 (zero) respectively. If buzzer sound is not required then user can keep it OFF using a ON/OFF switch.

11. During installation of this system with a switch board having a manual fan regulator, it is not required to remove the manual fan regulator. When this system works then the manual remote is isolated automatically. When the system does not works (i.e. system power supply is in OFF mode) then the manual regulator works.

12. Our system is microcontroller based. It last many years (more than 10 years) with minimum problems

Installation method

1. Before the installation of light and fan controller unit it should necessary to study the connection diagram (figure 1).


                                        Figure 1

2. To install the light and fan controller unit it should select suitable position near the switch board.

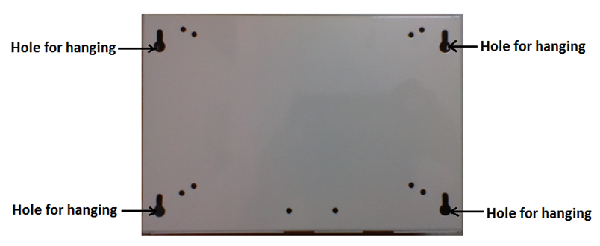

3. To fix the controller on the wall there are four holes behind it. As per position of these holes it is necessary to mark four positions on the wall to drill. Then fix the screw in each hole. Now hang the controller on the screws.


4. Before opening the switch board it should be switched OFF main 230 volt a.c. supply voltage. Now open the switch board and identify the phase, neutral and earthing terminals. Connect these terminals with the phase, neutral and earthing terminals of controller.

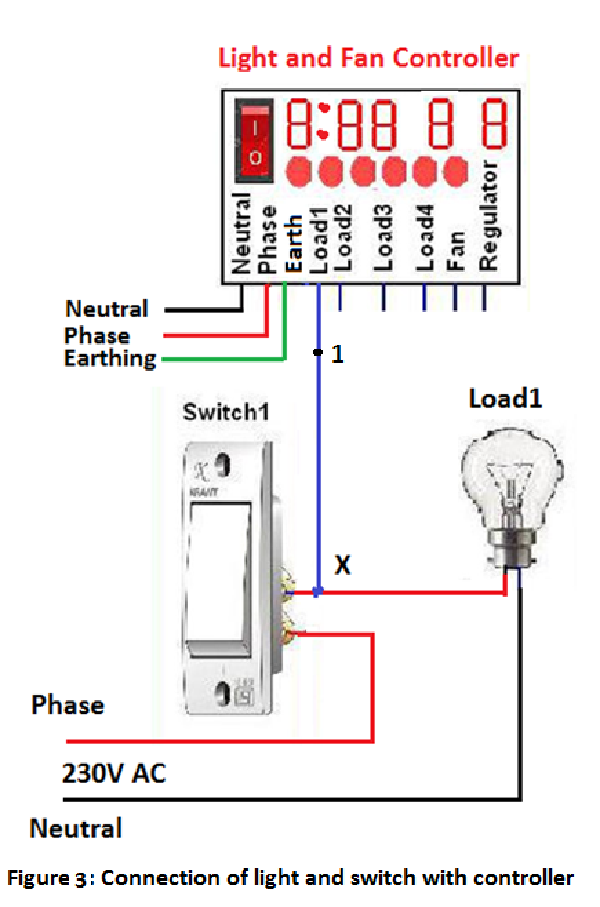

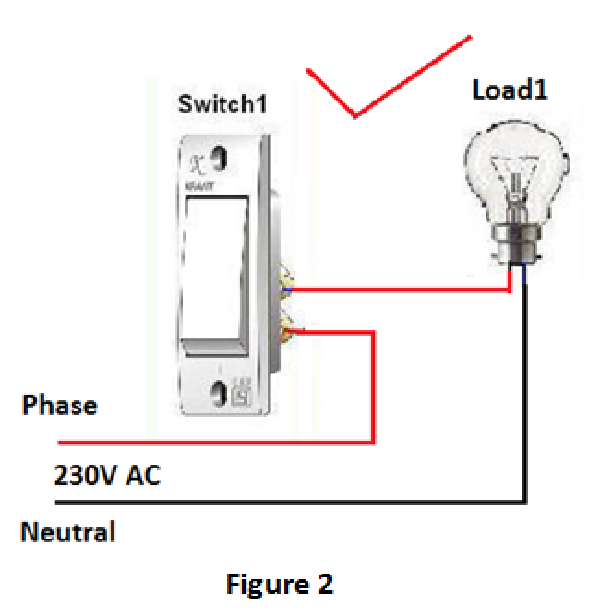

5. It is necessary to see carefully the wiring of switch1 to which you want to connect the channel number 1. In case of right wiring, one end of switch is connected to phase and other end is connected to load. The other end of load is connected directly to the neutral terminal (figure 2). Out of the different wires coming out from the controller, one wire which is marked as 1 should be connected to the one end of the switch 1 where one end of load termimal is connected (X point in figure 3).


6. Similarly connect channels 2, 3 and 4 with switch2, switch3 and switch4 respectively.

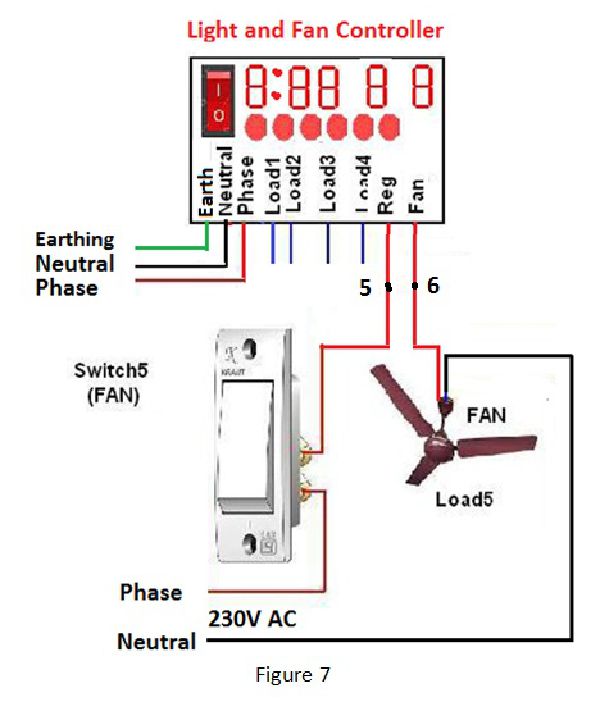

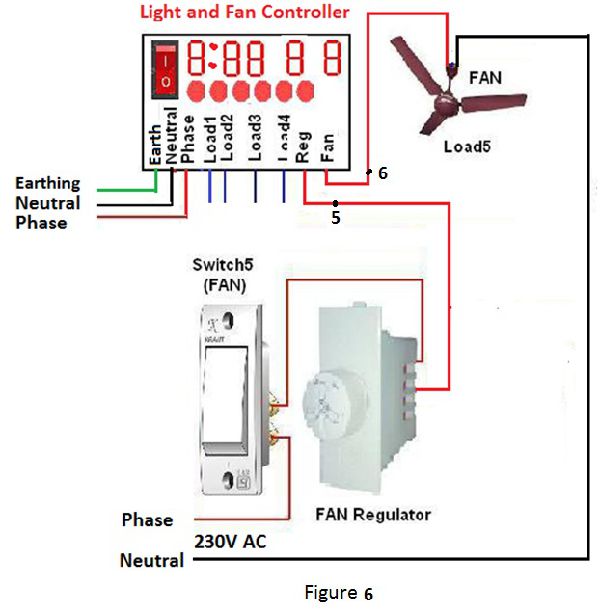

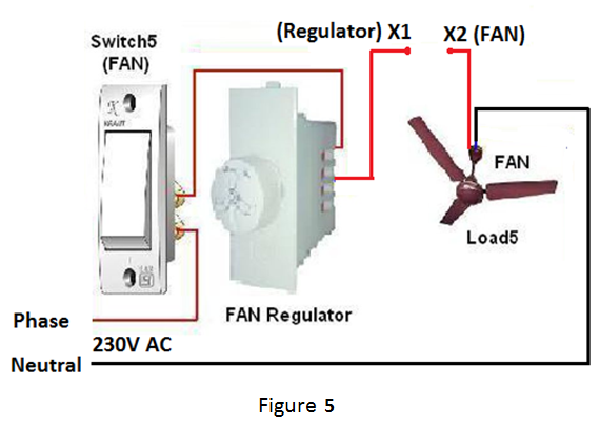

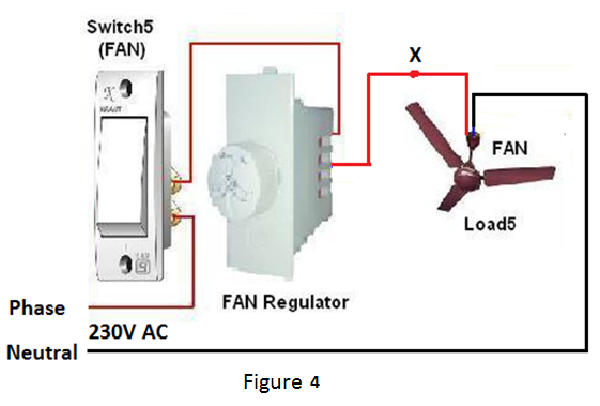

7. The channel number five is fixed for fan. Before connection of this channel it is necessary to check the wiring of fan regulator present in switch board. For right wiring, phase terminal of 230 volt mains supply is connected in ON/OFF switch and other terminal of this switch is connected in one wire of fan regulator. The other wire of fan regulator is connected to fan. The remaining terminal of fan is connected to neutral point of mains supply (figure 4). Break the wire at point X as shown in figure 4. Joint the wire from regulator side (marked as X1 in figure 5) and the wire from controller which is marked as 5. Also the joint the wire from fan (marked as X2 in figure 5) and the wire from controller which is marked as 6.


8. Now close the switch board and fit it with the help of screws. Connect the 12 volt adaptor in the 230V socket present in the left side of the controller. Also connect the 12 volt DC jack of adaptor in the bottom side of controller. Now the controller is ready for operation.


9. It is also possible to install the controller in the switch board which has only ON/OFF switch for controlling the fan (has not Fan regulator). In this case, the remove the fan terminal which is connected to switch and joint wire from controller which is marked as 5. Connect the fan terminal to the wire of controller which is marked as 6. The other terminal of fan is connected to the neutral point (figure 7).


10. It is also install to connect this control where there is no switch board. The connection diagram in such case is given below (figure 8).

Precautions during installation

1. During installation of fan and light controller it should be placed straight horizontally. For this the water marker may be used.


2. Before opening the switch board with which the controller will be connected it should be disconnected the mains 230 volt a.c. supply.


3. Before the connection of wires coming from controller with switch board, it is necessary to inspect the wiring of switch board. For right wiring the phase terminal of the main 230 volt is connected to load through an ON/OFF switch and the neutral terminal is connected directly to the Load (figure 2). In case of a wrong wiring where the phase terminal is connected directly to the load and neutral terminal is connected through ON/OFF switch, if user try to ON both of ON/OFF switch and any channel of controller then it may damage the controller. This is because when any channel of controller is ON then it provides 230V phase at its output terminal and this phase will come in contact with neutral terminal. This will lead short circuit(figure 9).

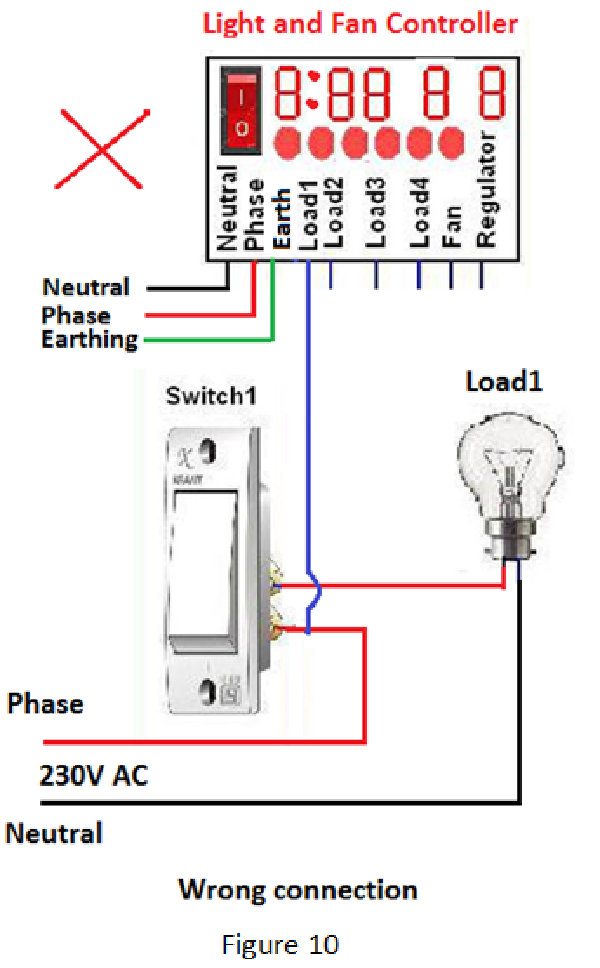

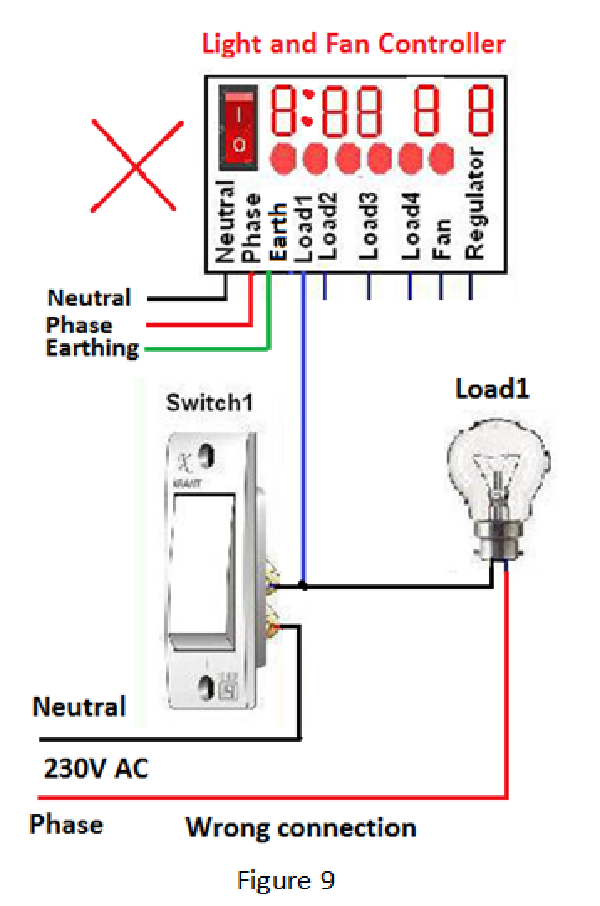

4. If the wiring of ON/OFF switch in the switch board is right but output terminal of any channel is connected to phase side instead of load side (figure 10) then it is not possible to OFF that channel by the remote control if it is ON previously by the ON/OFF. Of course the controller will not damage.

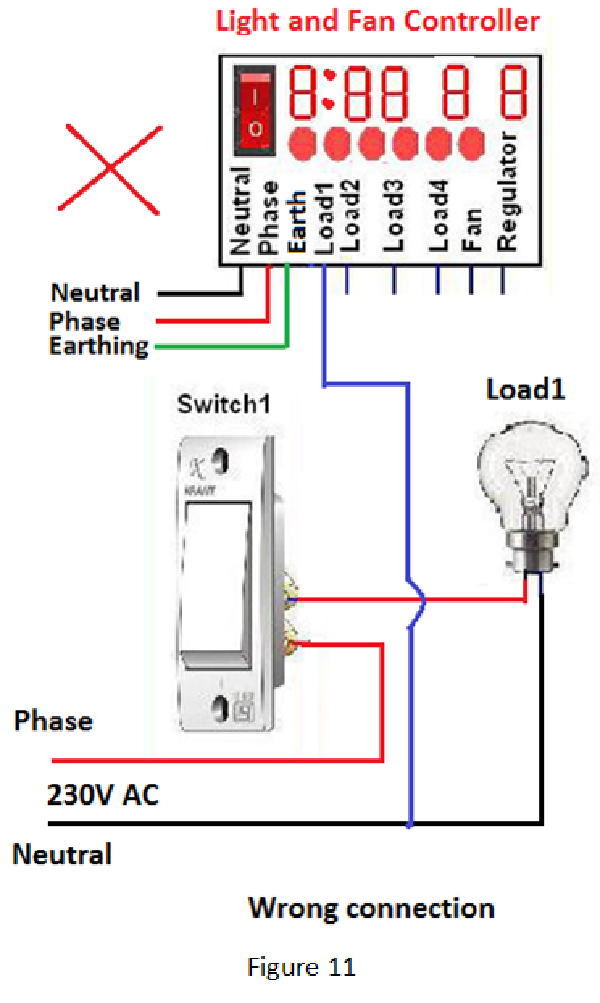

5. During wiring of any output terminal of controller is connected to the neutral line then when user attempt to ON that channel, controller may be damaged due to short circuit (figure 11). The right connection diagram is shown in figure 3.

How to operate the controller

1. Before applying power to the controller it is necessary to keep in OFF position of all ON/OFF switches (those are connected with controller) in the switch board. Of course if anyone forgets to OFF the switch(s) then the respective channel(s) will not be OFF by the remote. In this case the controller will not damage.


2. After this apply the mains power to the controller. Now press 1 button of remote control to ON the channel 1. If button 1 of remote control is pressed again then the controller will OFF that channel.



3. Similarly press 2, 3, 4 and 5 buttons of remote control to ON or OFF the cannel 2, 3, 4 or 5 respectively. To increase the speed of the of the channel press volume up key (INC) of remote control and to decrease the speed of fan press volume down key (DEC).


4. To set timer using remote control press the key which is marked as timer set as shown in figure (image of remote). As a result the digit for hour in display board will blink rapidly. Using volume up (INC) and volume down (DEC) keys the user can set the required value of hour. The value of hour should be within 0 to 9. To exist from hour setting press the timer set key once. Now the two digits for minute section in display board will blink rapidly. Using volume up (INC) and volume down (DEC) keys the user can set any value of minutes with maximum limit of 59 minutes. To set a particular channel with this timer press timer set key once. Now corresponding digit for channel/load number in display board will blink. Using volume up (INC) and volume down (DEC) keys the user can set any one channel from 1 to 5. To complete the timer setting press timer set key once.

N.B: If the timer is running and user update the timer with new value then timer will not start from this new value. It counts rest time of new value. To start count from the new value it is necessary to OFF the timer and then again ON the timer. Now timer will start counting from the new value.


5. The controller has nine push button keys in the front panel. Like remote control using these switches user can switch ON or OFF any channel. To ON a particular channel it is necessary to press the corresponding push button switch once. To OFF that channel you have to presses again the push button switch. Using INC and DEC key user can increase or decrease the speed of the fan respectively. Using timer ON/OFF key it is possible to ON or OFF the timer. Using Timer set key user can set any value of time (maximum limit of 9 hours 59 minutes) for timer operation.


6. The controller has a buzzer which generates beep sound intermediately during last 10 second of countdown timer. Controller also generates a beep sound when user tries to increase the speed of the fan further after reaching its maximum value of 9. Similarly it also generates a beep sound when user tries to decrease the speed of the fan beyond 0. Sometime this beep sound may be annoying and to stop the buzzer sound user can OFF the buzzer using ON/OFF sliding switch situated left side of the controller.

Causes of Malfunction and Solution

1. The controller may not work properly where electrical sparking is occurring continuously.


2. If a tube light having copper or aluminimum choke (except electronic choke) is connected with one channel of the controller, then during switching ON of the tube light, it generates spikes which may lead the controller for mal functioning. In this time the controller do not response by the remote control or push button switches in the front panel. Of course this phenomenon happens rarely and choke of the tube light is responsible for this fact. Good quality choke does not generate such situation. This problem may be solved easily. Switch OFF the controller a.c. supply and then switch ON the controller again. This will solve the above problem.


3. If the quality of the adaptor is not good then controller may malfunction. In this case the problem will be solved by switching OFF controller power and then switching ON the controller.


4. If someone faces with the problem like the push button switches of the controller are working properly but remote control is not working, then it should examine the remote control whether it is good or defective. To do this, switch ON the camera of a mobile phone and put the remote control in front of camera. Now press any key of remote control and observe on mobile screen. During pressing of any key if light is seen in mobile screen then the remote control is good condition. If no light is showing in screen then the remote control is defective. In this case replace the battery of remote control by new one. If till the problem exists then contact with manufacturer or nearest dealer.


5. If the 10A fused is open then the controller will not work. In this case connect the proper rating of fuse wire and then switch ON the controller power.


General Precaution

1. The light and fan controller system should be installed by a person who has minimum knowledge on electric wiring.

2. During installation of controller with switch board it should be switched OFF the mains 230 volt supply.

3. During installation of controller with switch board it is suggested to connect all wires as per connection diagram. It should be identified the phase and neutral point of the supply correctly. Try to avoid the over confidence.

4. During heaving lightning the controller’s power should be switched OFF.

5. This light and fan controller is not water proof. Thus it should not come in contact with water.

6. It should not be opened the encloser of the controller because inside the controller circuit has 230 volt a.c. which is danger for electric shock.

7. If the controller does not work properly then it should not be contacted with third party. It is necessary to contact with manufacturer or nearest dearer.

Product Warranty and Terms & Conditions

1. Product warranty is one year only for main unit. Of course there are no warranty on remote control and 12 volt adaptor.

2. If someone breaks the warranty valid seal within warranty period then product warranty will not be applicable. In this case service charge is applicable.

3. If the circuit damages due to overvoltage, over current or short circuit the product warranty will not be applicable.

4. If the internal circuit damages due to lightning, the product warranty will not be applicable.

Price


M.R.P. Rs. 1,699/- each

Offier Price: Rs. 1,599/- each

Product warranty: 1 year
